Identifikators:145431
Autors:
Vērtējums:
Publicēts: 12.09.2009.
Valoda: Latviešu
Līmenis: Augstskolas
Literatūras saraksts: Nav
Atsauces: Nav
SatursAizvērt
Nr. Sadaļas nosaukums  Lpp.
1.  Šķērsrāmja kolonna    4
1.1.  Aprēķina piepūles šķērsrāmja kreisās kolonnas šķēlumos    4
1.2.  Kolonnas aprēķina garumu noteikšana    6
1.3.  Kolonnas virsceltņa daļas aprēķins    7
1.3.1.  Šķērsgriezuma izmēru noteikšana    7
1.3.2.  Kolonnas noturības pārbaude lieces momenta Mx darbības plaknē    8
1.3.4.  Kolonnas plauktu (joslu) noturības pārbaude    11
1.3.5.  Kolonnas sieniņas noturības pārbaude    11
1.3.6.  Šķērsribu nepieciešamības pārbaude    12
1.4.  Kolonnas zemceltņa daļas aprēķins    12
1.4.1.  Kolonnas zaru šķērsgriezuma aprēķins    13
1.4.2.  Kolonnas zaru noturības pārbaude    16
1.4.3.  Kolonnas režģa šķērsgriezuma aprēķins    18
1.4.4.  Kolonnas zemceltņa daļas noturības pārbaude    19

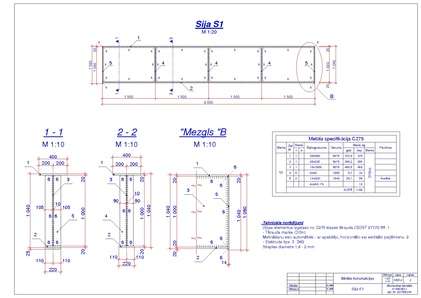

2.  Tilta celtņa sija    21
2.1.  Slodžu aprēķins    21
2.2.  Tilta celtņa ceļa sijas šķērsgriezuma izmēru noteikšana    27
2.3.  Sijas ģeometriskie raksturlielumi    30
2.4.  Sijas šķērsgriezuma pārbaudes    31
2.4.1.  Sijas stiprības pārbaude pēc normālspriegumiem    31
2.4.2.  Sijas stiprības pārbaude pēc tangenciālajiem spriegumiem balstu zonā    32
2.4.3.  Sijas sieniņas pārbaude pēc reducētajiem spriegumiem    32
2.4.4.  Sijas noturības pārbaude    33
2.4.5.  Sijas izlieces pārbaude    33
2.4.6.  Sijas sieniņas noturības pārbaude    33
2.4.7.  Šķērsribas izmēru noteikšana    38
2.4.8.  Balstribas aprēķins    39
2.4.9.  Sijas plaukta un sieniņas savienojuma aprēķins    40
2.4.10.  Balstribas un sieniņas savienojuma aprēķins    41
3.  Kolonnas virsceltņa un zemceltņa daļas sajūguma aprēķins    42
  Izmantotā literatūra    42
Darba fragmentsAizvērt

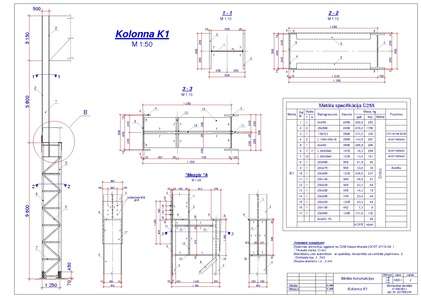

1. ŠĶĒRSRĀMJA KOLONNA
1.1. Aprēķina piepūles šķērsrāmja kreisās kolonnas šķēlumos.
Aprēķina spēkus rāmī atrod, slogojot to ar pastāvīgo slodzi, sniega slodzi, celtņa vertikālo spiedienu, celtņa šķērsbremzēšanas spēkiem un vēja slodzi.
1.2. Kolonnas aprēķina garumu noteikšana.
Projektējam pakāpjveida kolonu ar pilnsieniņas virsceltņa un režģotu zemceltņa daļu. Vienpakāpes kolonnai aprēķina garumu nosakām atsevišķi katrai tās daļai.
Kolonnu atsevišķo daļu aprēķina garumu perpendikulāri rāmja plaknei pieņemam vienādu ar attālumu starp kolonnu sastiprinājuma punktiem. Uz kolonnas zemceltņa daļas balstās celtņa ceļa sija (pieņemam tās augstumu ). Nosakām kolonnas daļu aprēķina garumus.
1.3. Kolonnas virsceltņa daļas aprēķins.
1.3.1. Šķērsgriezuma izmēru noteikšana.
Pakāpjveida kolonnas virsceltņa daļai projektējam simetrisku dubult-T veida šķērsgriezumu. Pēc rāmja statiskā aprēķina nosakām visneizdevīgāko Mx un N kombināciju, kas šajā gadījumā ir - Nmax, kam atbilst –M
1.4. Kolonnas zemceltņa daļas aprēķins.
Tā kā kolonnas zemceltņa daļas augstums ir to projektējam kā režģotu kolonnu. Tā kā apskatītā kolonna ir malējā kolonna, tās šķērsgriezumu projektējam nesimetrisku, kura ārējam zaram ir U veida forma. Tā kā kolonnas virsceltņa daļas augstums pieņemts tad arī tās zemceltņa daļas augstums nedrīkst būt mazāks par 500 mm. Sortimentā pieejams velmētais U-profils ar maksimālo augstumu 400 mm – secinām, ka kolonnas ārmalas zars jāveido salikts (no diviem leņķprofiliem un vienas loksnes).
Veicot aprēķinu, pieņemam, ka aprēķina spēku M un N iedarbībā tās zaros rodas tikai garenspēki, bet šķērsspēku Q uzņem režģis.

3. Kolonnas virsceltņa un zemceltņa
daļas sajūguma aprēķins
Pakāpjveida kolonnām celtņu ceļa sijas balsta uz kolonnas kaples virsceltņa un zemceltņa daļas sajūguma vietā. Spēku pārvadīšanai no kolonnas augšējās daļas un celtņu ceļa sijām uz apakšējo daļu kāples vietā izveidojam traversu. Traversas augstumu pieņemam vienādu ar 0,5...0,8 no kolonnas zemceltņa daļas platuma un ne mazāku par 400...500 mm:…
