Ēkas augstuma un vertikalitātes noteikšana. ... / ID: 934484

Autors: bots (19)

Vērtējums:

Publicēts: 29.06.2010.

Valoda: Latviešu

Līmenis: Augstskolas

Literatūras saraksts: Nav

Atsauces: Nav

Izvērst priekšskatu

SatursAizvērt

Nr.	Sadaļas nosaukums	Lpp.
	Nivelēšanas darbi
	Teorētiskais pamatojums
	Niveliera pārbaude
	Niveliera vizūras līnijas horizontalitātes pārbaude
	Pārbaudes aprēķins
	Secinājums
	Nivelēšanas darba gaita , shēmas aprēķins
	Nivelēšanas gājiena skats plānā
	Nivelēšanas gājiena skats profilā
	Rezultāts
	Ēkas fasādes raksturīgo punktu uzmērīšanas darbi
	Teorētiskais pamatojums
	Teodolīta pārbaude
	Pārbaudes aprēķins
	Vertikālo leņķu mērīšana un ēkas sienas raksturīgo punktu novirze

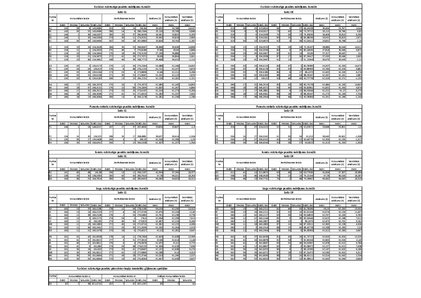

	Mērījumu gaita

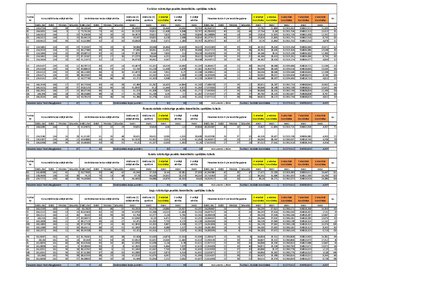

	Aprēķinu gaita
	Rezultāti

Darba fragmentsAizvērt

Rezultāti.
Ēkas fasādes vertikalitāte.
Ēkas fasādes pirmā mērītā stūra A1-E1 absolūtais augstums ir 21.005m. Stūra maksimāla novirze no pieņemtās “0” vertikāles pa labi ir +29mm, pa kreisi ir -9mm.
Ēkas fasādes otrā mērītā šķēluma A2-E2 absolūtais augstums ir 20.971m. Šķēluma maksimāla novirze no pieņemtās “0” vertikāles pa labi ir +30mm, pa kreisi ir -16mm.
Ēkas fasādes trešā mērītā šķēluma A3-E3 absolūtais augstums ir 21.036m. Šķēluma maksimāla novirze no pieņemtās “0” vertikāles pa labi ir +26mm, pa kreisi ir -56mm.
Ēkas fasādes ceturtā mērītā šķēluma A4-E4 absolūtais augstums ir 20.962m. Šķēluma maksimāla novirze no pieņemtās “0” vertikāles pa labi ir +29mm, pa kreisi ir -17mm.

Jumta augstums.
Maksimālais jumta augstums ir punktā G1=24.447m, bet minimālais jumta augstums ir punktā G3=24.339m.
Maksimālais pamatu augstums ir punktā F1=4.567m, bet minimālais ir punktā F4=4.504m.

Logu savstarpējā horizontalitāte.
Vislielākā nobīde no vertikālās ass, kas iet caur apakšējā loga apakšējo kreiso stūri O5 ir augšējā loga apakšējam kreisajam stūrim I5=60mm.
Vislielākā nobīde no vertikālās ass, kas iet caur apakšējā loga apakšējo labo stūri O6 ir augšējā loga augšējam labajam stūrim H6=62mm.

Secinājumi.
Tā kā lielākā starpība starp maksimālo un minimālo novirzi no pieņemtās vertikālās ass ir šķēlumā A3-E3, kas ir 82mm, fasādes novirzes no vertikalitātes un tās deformācijas, nav ievērojami lielas, ņemot vērā ēkas fasādes augstumu.
Analizējot logu savstarpējo horizontalitāti un vertikālitāti var secināt, ka novirzes ir relatīvi lielas. Tas ir izskaidrojams ar ēkas iespējamo sēšanos un fasādes deformācijām.

…

Autora komentārsAtvērt

SATURS Prakses uzdevums: 3 Izmantotās ierīces: 3 Nivelēšanas darbi. 4 Teorētiskais pamatojums. 4 Niveliera pārbaude: 4 Niveliera vizūras līnijas horizontalitātes pārbaude. 4 Pārbaudes aprēķins: 5 Secinājums: 5 Nivelēšanas darba gaita , shēmas aprēķins. 5 Nivelēšanas gājiena skats plānā. 5 Nivelēšanas gājiena skats profilā. 5 Rezultāts: 6 Ēkas fasādes raksturīgo punktu uzmērīšanas darbi. 6 Teorētiskais pamatojums. 6 Teodolīta pārbaude: 6 Pārbaudes aprēķins: 7 Vertikālo leņķu mērīšana un ēkas sienas raksturīgo punktu novirze. 10 Mērījumu gaita: 10 Aprēķinu gaita: 10 Rezultāti. 11 Secinājumi. 11 Prakses uzdevums: 1. Atkārtot teorētiskos nosacījumus teodolīta un niveliera ģeometriskā uzbūvē, veikt teodolīta (kolimācijas kļūdas) un niveliera (vizūras ass nolieces) pārbaudi. 2. Apgūt teorētiskos nosacījumus teodolīta un nivelēšanas gājienu veidošanā. Apgūt iemaņas ar atbilstošiem tehniskiem instrumentiem. 3. Iepazīties ar teorētisko bāzi ēkas augstuma noteikšanai un pārbaudīt ēkas vertikalitāti. 4. Veidot teodolīta gājienu MLĶF dienvidu galā atbilstoši grafiskam pielikumam. 5. Veidot nivelēšanas gājienu, nosakot augstumus teodolīta gājiena punktiem un/vai situācijas punktiem. 6. Noteikt MLĶF korpusa jumta augstumu 7. MLĶF korpusa divām fasādēm veikt vertikalitātes pārbaudi. Izgatavot izpildes shēmu raksturīgiem punktiem (1:100). 8. Noteikt un analizēt logu savstarpējo vertikālo un horizontālo stāvokli. Plāna vai izpildes dokumentācijas materiālu mēroga soli saskaņot ar atbildīgo pasniedzēju. 9. Sagatavot abrisus izmantotajiem uzmērīšanas tīkla punktiem, zīmēt uzmērīšanas un nivelēšanas tīkla shēmas, zīmēt uzmērītās situācijas abrisus. 10. Veikt aprēķinus atbilstoši veiktajiem mērījumiem un rezultātus ierakstīt noformētā prakses atskaitē. 11. Prakses atskaites noformēt atsevišķi vertikālās, horizontālās un tahimetriskās uzmērīšanas darbiem. Visus materiālus dokumentēt un noformēt secīgi prakses atskaitē. Visus veiktos aprēķinus (un plāna materiālus) pievienot elektroniskā formātā (CD).
