Identifikators:978753

Autors:
Vērtējums:
Publicēts: 21.12.2010.
Valoda: Latviešu
Līmenis: Augstskolas
Literatūras saraksts: 7 vienības
Atsauces: Nav
SatursAizvērt
Nr. Sadaļas nosaukums  Lpp.
1.  Slodžu aprēķins    1
2.  Saplākšņa jumta paneļa aprēķins    5
3.  Kopnes aprēķins    15
3.1.  Slodžu noteikšana, kas darbojas uz kopni    15
3.2.  Piepūļu noteikšana ar Maksvela-Kremona diagrammu    17
3.3.  Kopnes stieņu šķērsgriezuma izmēru noteikšana    18

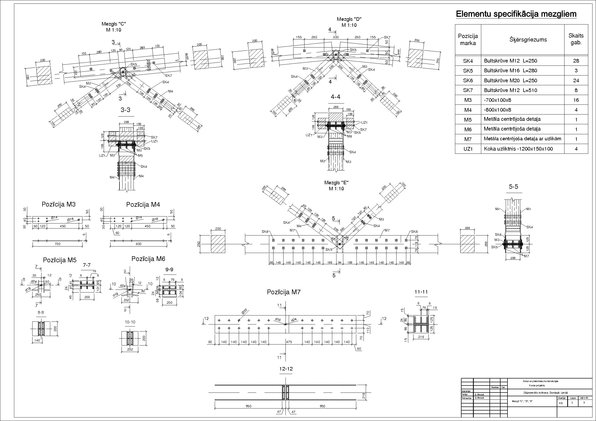

3.4.  Kopnes augšjoslas starpmezgla aprēķins    28

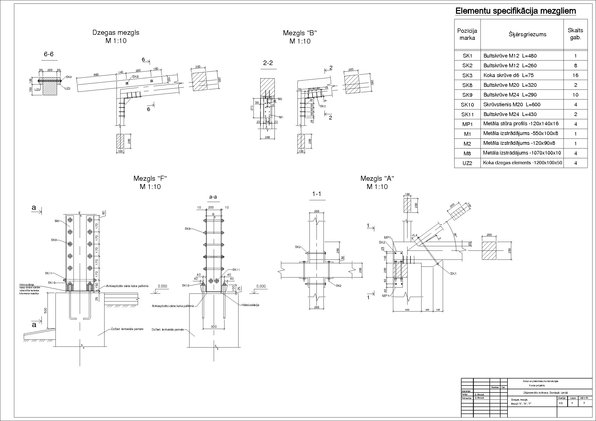

3.5.  Dzegas konstruktīvais aprēķins    35
4.  Ēkas šķērsrāmja aprēķins    38
4.1.  Kolonnas stata konstruktīvais aprēķins    40
4.2.  Kolonnas balstmezgla aprēķins    45
5.  Vēja saišu aprēķins    47
5.1.  Horizontālo vēja saišu dimensionēšana    49
5.2.  Vertikālo vēja saišu dimensionēšana    51
6.  Fahverka stata aprēķins    55
7.  Izmantotā literatūra    60
Darba fragmentsAizvērt

Saplākšņa jumta paneļa aprēķins
Konstrukcijas ekspluatācijas apstākļi šajā ēkā pieder 2. klasei, jo telpā nav pastāvīgs mitruma
avots, bet tā tomēr nav apkurināma (gaisa relatīvais mitrums līdz 85%, maksimālais koksnes
mitrums nepārsniedz 20%).
l := 4m paneļa garums
b := 2.15m paneļa platums
Panelis tiks veidots kā līmetais dēļusaplākšņa panelis, kura apšuvumi izpildīti no ūdensizturīga
saplākšņa:
h f.t := 6.5mm stieptajam apšuvumam (5 finierskaidas kārtas)
spiestajam apšuvumam (ar ārējo kārtu šķiedru orientāciju paneļa garenvirzienā un
h f.c := 9mm
7 finierskaidas kārtām)
Garenribas un šķērsribas veidotas no C22 stiprības klases priedes koka dēļiem 50x125 mm
(pēc apēvelēšanas 42x217 mm).
b w := 50mm ribas platums
h w := 125mm ribas augstums
paneļa kopējais augstums
h := h f.c + h w + h f.t = 140.5⋅ mm
Atstatumu starp nesošajām garenribām nosaka augšējā apšuvuma aprēķins liecē, ko rada
koncentrēta montāžas slodze Fγf=1.2 kN, pēc formulas:
3 2
a <= ,kur
1.3⋅ 10 ⋅ h f.c ⋅ ff.m.d
a - atstatums starp garenribu asīm, m;
saplākšņa aprēķina pretestība liecē šķiedru šķērsvirzienā;
ff.m.d
h f.c = 0.009 m augšējā apšuvuma biezums
ff.m.k
,kur
ff.m.d := kmod⋅
γM
kmod := 0.8 modifikācijas faktors pēc III pielikuma (V.Goremikins, D.Serdjuks - Metodiskie
norādījumi saplākšņa paneļu projektēšanai)
γM := 1.2 parciālais (drošuma) faktors materiāla īpašībai pēc 4. pielikuma (V.Goremikins,
D.Serdjuks - Metodiskie norādījumi saplākšņa paneļu projektēšanai)
ff.m.k := 9.75MPa saplākšņa pretestības raksturvērtība liecē šķiedru šķērsvirzienā.…
